概述:

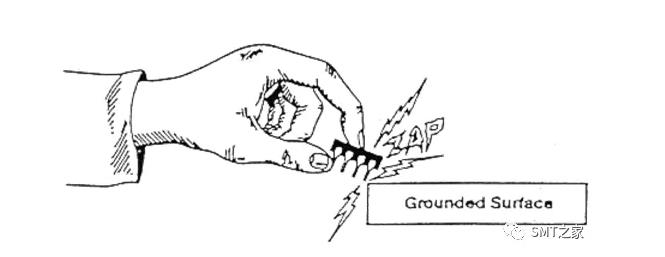

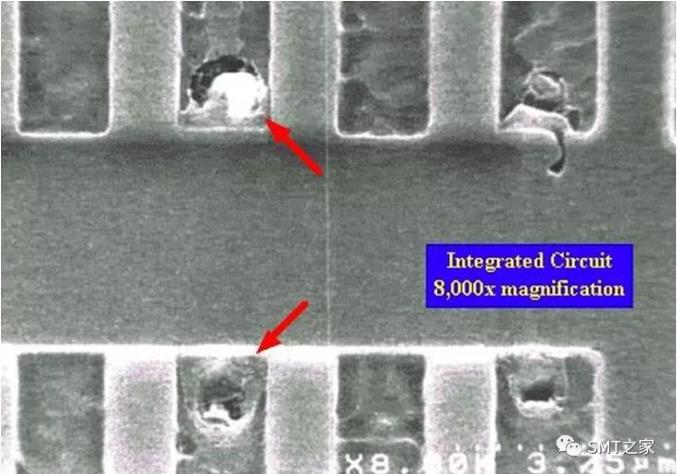

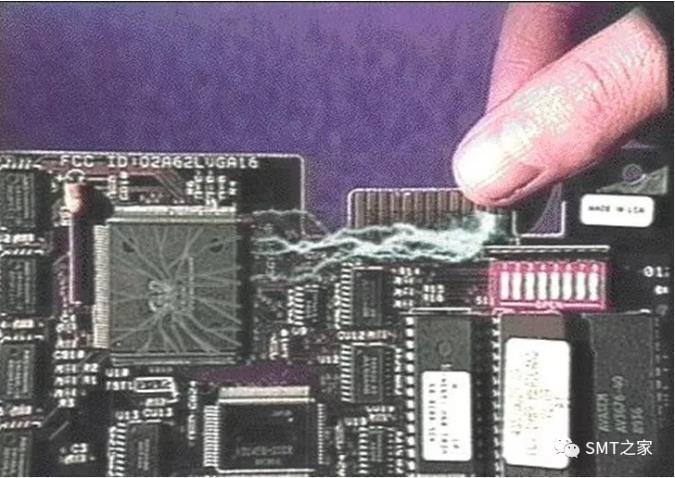

人体放电模式(HBM)的ESD是指因人体在地上走动磨擦或其他因素在人体上已累积了静电,当此人去碰触到IC时,人体上的静电便经由IC的脚(pin)而进入IC内,再经由IC放电到地上去。此放电的过程会在短到几百毫微秒(ns, nanosecond,10-9sec)的时间内产生数安培的瞬间放电电流,电流会把IC内的组件给烧毁。

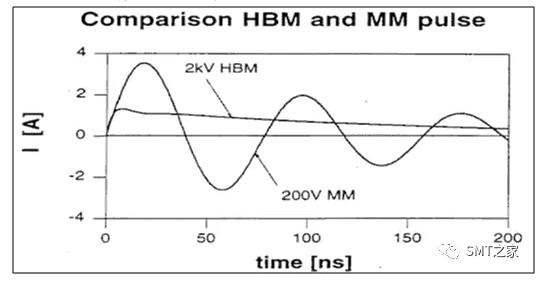

机器放电模式(MM)的ESD是指机器(例如机器手臂)本身累积了静电,当此机器去碰触到IC时,该静电便经由IC的pin放电。因为大多数机器都是用金属制造的,其机器放电的等效电阻为0W;由于机器放电模式的等效电阻为零,故其放电的过程更短,在几毫微秒到几十毫微秒之内会有数安培的瞬间放电电流产生,因此对组件的破坏力更大。

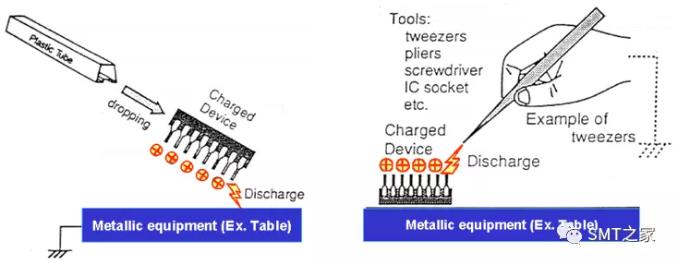

此放电模式(CDM)是指IC先因磨擦或其他因素而在IC内部累积了静电,但在静电累积的过程中IC并未受伤。此带有静电的IC在处理过程中,当其pin去碰触到接地面时,IC内部的静电便会经由pin自IC内部流出来,而造成了放电的现象。此种模式的放电时间更短,仅约几毫微秒之内,而且此放电现象更难以真实的被模拟。

影响静电荷产生量的因素

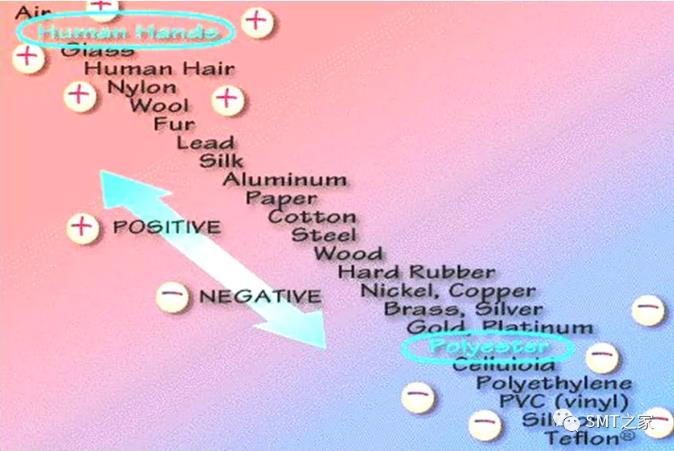

相对湿度  物质材料(摩擦电序列)  接触的面积 摩擦频率
